WILDCADS Tipp #9 – Unterschiedliche Geschosshöhen – Teil 2: mehrere Gebäude
Im ersten Teil zum Thema “Unterschiedliche Geschosshöhen” haben wir dir gezeigt, wie du dein Split-Level-Gebäude in Archicad modellierst. In diesem zweiten Teil möchten wir darauf eingehen, wie du mit den Geschosseinstellungen umgehst, wenn dein Entwurf aus mehreren Gebäuden mit unterschiedlichen Geschosshöhen oder -höhenlagen besteht. Typische Beispiele dafür sind:
- Erweiterung eines Bestandsgebäudes
- Entwurf mit mehreren Gebäuden unterschiedlicher Stockwerks-Höhen
- Entwurf mit mehreren Gebäuden, die zwar die gleichen Geschosshöhen aufweisen, aber durch die Geländeentwicklung auf unterschiedlichen Höhen platziert sind.
Was zunächst kompliziert und arbeitsaufwändig klingt, ist ganz einfach, wenn du unsere Tricks kennst. Anhand einer Bestandserweiterung, die abweichende Geschosshöhen sowie durch fallendes Gelände eine andere Höhenlage aufweist, zeigen wir dir, wie du vorgehst.
WICHTIG: Zum Verständnis der Geschosseinstellungen empfehlen wir dir, den Onlinekurs “RICHTIG STARTEN II – Ein Archicad-Projekt anlegen” zu bearbeiten. Hier werden wichtige Grundlagen erklärt, auf denen dieser Tipp aufbaut.

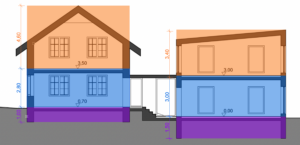

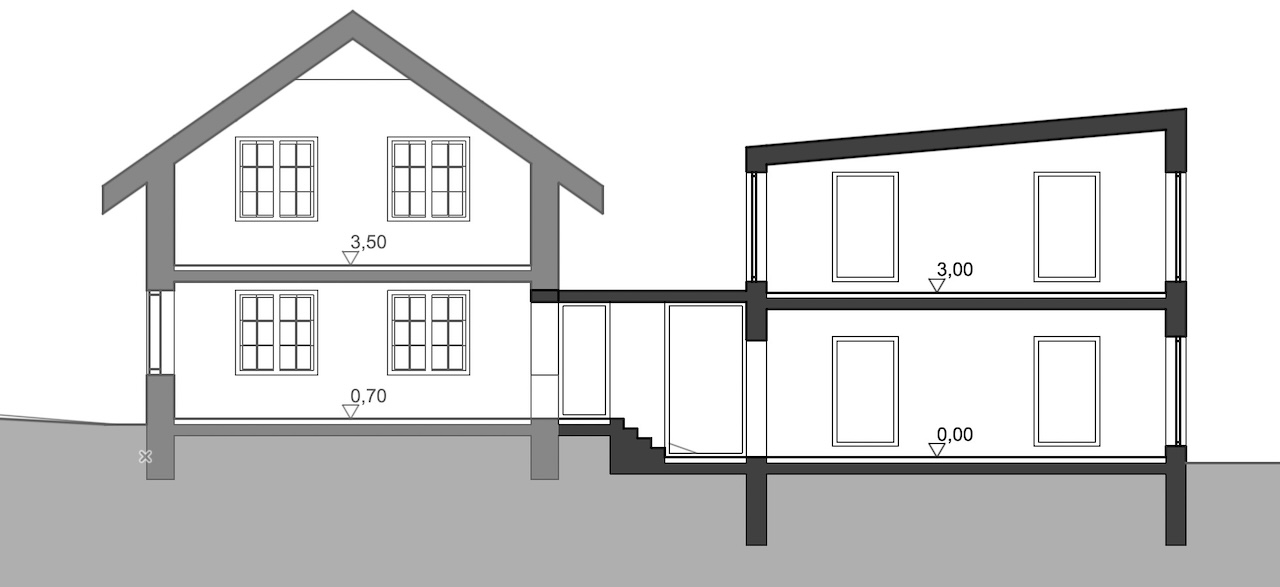

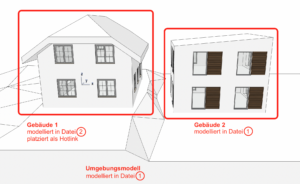

Auf der rechten Seite siehst du ein Schaubild unseres Entwurfes. Er besteht aus zwei Gebäuden, die zum einen aus unterschiedlich hohen Geschossen bestehen, zum anderen aber auch eine unterschiedliche Höhenlage aufweisen, da das Gelände ein Gefälle aufweist.
Für jedes der Gebäude benötigen wir also unterschiedliche Geschoss-Einstellungen.
Erstelle nun zunächst die Grundlage deines Entwurfes in einer Archicad-Datei (=Datei 1). Dazu gehören das Gelände sowie bei Bedarf Umgebungsgebäude, die nicht Teil des Entwurfs sind.

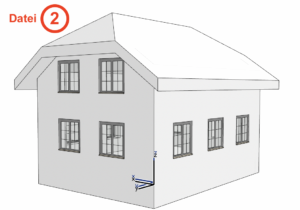

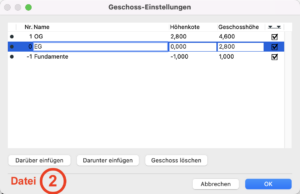

Öffne nun eine separate Archicad-Datei (=Datei 2) und modelliere dort das erste Gebäude. Die Geschosseinstellungen kannst du ganz regulär so vornehmen, wie du sie für die Modellierung dieses einzelnen Gebäudes benötigst. Auch die Höhenlage des Gebäudes in Bezug auf das Gelände musst du noch nicht beachten – darum kümmern wir uns später.
Tipp: Bei Bestandserweiterungen, wie es in unserem Beispiel der Fall ist, macht es Sinn, als erstes Gebäude das Bestandsgebäude zu modellieren. Das erspart uns später etwas Arbeit.
Speichere die Datei anschließend als PLN-Datei (Archicad Solo-Projekt) ab.
Jetzt platzierst du das modellierte Gebäude (=Datei 2) als Hotlink in der Datei mit dem Umgebungsmodell (=Datei 1). So gehst du vor:
Öffne den Erdgeschoss-Grundriss der Datei, in der du das Umgebungsmodell erstellt hast (=Datei 1).

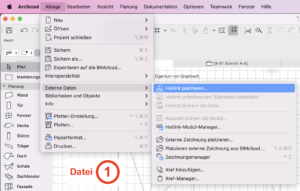

Gehe dann ins Menü Ablage > Externe Daten > Hotlink platzieren.

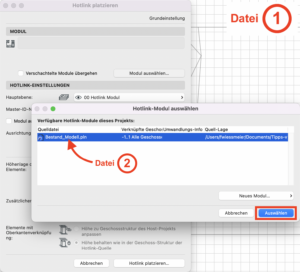

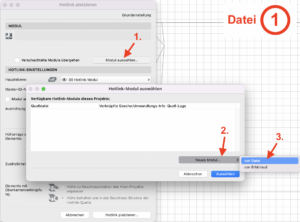

Um ein neues Hotlink-Modul hinzuzufügen, wähle den Befehl Modul auswählen… (1.) und Neues Modul… (2.) > von Datei (3.).

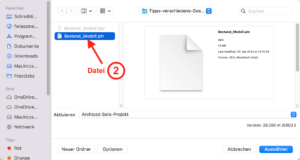

Es öffnet sich der Finder bzw. Explorer. Wähle die Archicad-Datei aus, die dein erstes Modell enthält (=Datei 2) und klicke auf Auswählen.

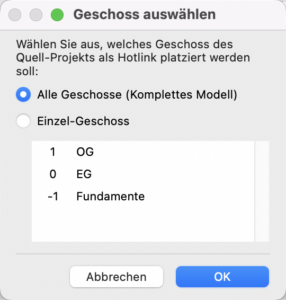

Anschließend kannst du auswählen, welche(s) Geschoss(e) als Hotlink platziert werden sollen. Um das gesamte Modell zu platzieren, wähle Alle Geschosse.
Das Hotlink-Modul wurde hinzugefügt. Klicke auf Auswählen.

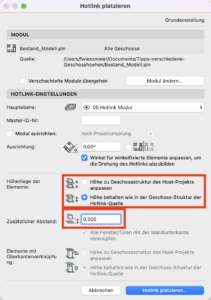

Anschließend kannst du bei Bedarf die Ausrichtung und Höhenlage des Hotlink-Moduls anpassen. Das funktioniert alternativ nach dem Platzieren, indem du das Modul entsprechend verschiebst und drehst.
Achte jedoch unbedingt darauf, die Einstellung Höhe beibehalten wie in der Geschoss-Struktur der Hotlink-Quelle zu wählen, um die abweichenden Geschosseinstellungen beizubehalten.
Klicke abschließend auf Hotlink platzieren…

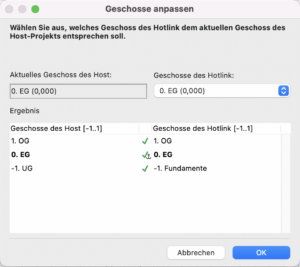

Wähle nun noch aus, welches der Geschosse der Hotlink-Datei (=Datei 2) dem aktuellen Geschoss in der Host-Datei (=Datei 1) entsprechen soll. Im Normalfall achtest du hier einfach darauf, dass das EG beider Dateien einander zugeordnet wird.

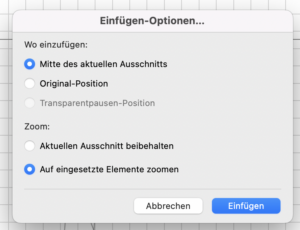

Im letzten Schritt legst du fest, wo das Hotlink-Modul eingefügt werden soll. Du kannst das Modul aber auch nach dem Platzieren noch verschieben.

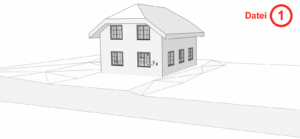

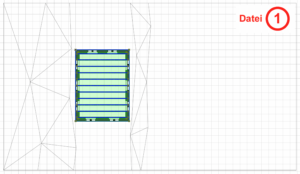

Die Elemente des Gebäudes werden gruppiert in deiner Datei mit dem Umgebungsmodell platziert. Wählst du das komplette Hotlink-Modul aus, so kannst du es im Grundriss oder auch in der Höhenlage (im 3D-Fenster) verschieben und so an den richtigen Ort innerhalb deines Umgebungsmodells platzieren.
Denke auch daran, bei Bedarf die Fundamente des Modells per Solid-Element-Befehl von dem Gelände abzuziehen.
Für die Modellierung des zweiten Gebäudes hast du verschiedene Möglichkeiten:

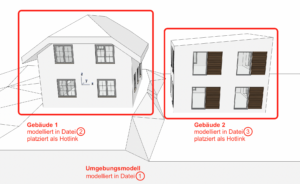

Entweder, du modellierst dieses Gebäude ebenfalls in einer separaten Archicad-Datei und platzierst es genau wie das erste Gebäude per Hotlink im Umgebungsmodell…
… oder du modellierst das zweite Gebäude direkt in der Datei des Umgebungsmodells (=Datei 1). Passe in diesem Fall die Geschoss-Einstellungen direkt in der Datei 1 so an, wie du sie für das zweite Gebäude benötigst.

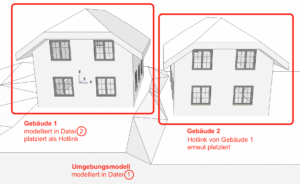

Sonderfall: Sollte das zweite Gebäude exakt dem ersten Gebäude entsprechen, aber beispielsweise etwas höher oder tiefer im Gelände platziert sein (z.B. Reihenhäuser desselben Typs), musst du es nicht erneut modellieren. Platziere in diesem Fall das Hotlink-Modul des ersten Gebäudes ein weiteres Mal und passe die Höhenlage entsprechend an.

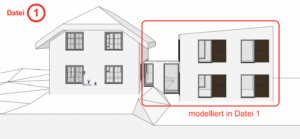

Beide Methoden haben Vor- und Nachteile. Da in unserem Beispiel ein direkter Anschluss an den Bestand erfolgen soll, modellieren wir das zweite Gebäude direkt in der Datei, in der das Umgebungsmodell sowie das platzierte Bestandsmodell enthalten sind (=Datei 1). So tun wir uns leichter, den Anschluss an das Bestandsgebäude zu konstruieren.

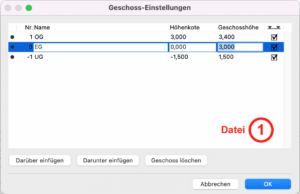

Die Geschoss-Einstellungen dazu passen wir direkt in der Datei 1 an.

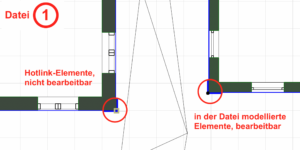

Möchtest du ein per Hotlink platziertes Modellelement ändern, so wirst du feststellen, dass du diese Elemente zwar auswählen und deren Einstellungen einsehen kannst, Hotlink-Elemente lassen sich jedoch nicht bearbeiten. Du erkennst das daran, dass die Knotenpunkte eines ausgewählten Hotlink-Elementes quadratisch dargestellt sind.
Um das per Hotlink platzierte Gebäude zu bearbeiten, öffne die entsprechende Datei, in der das Gebäude modelliert ist (=Datei 2).

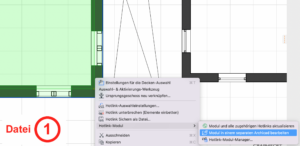

Besonders schnell geht das, indem du das gesamte Hotlink-Modul auswählst (nicht nur ein Element, Gruppierung nutzen!), mit einem Rechtsklick das Kontextmenü öffnest und dort den Befehl Hotlink-Modul > Modul in einem separaten Archicad bearbeiten wählst.

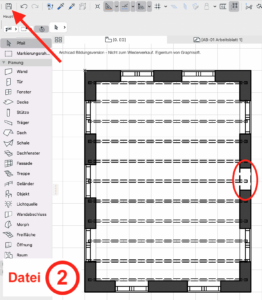

Die entsprechende Datei, in der das per Hotlink platzierte Gebäude modelliert wurde (=Datei 2), öffnet sich dann auf deinem Computer.
Nimm dort die gewünschten Änderungen vor und speichere die Datei.

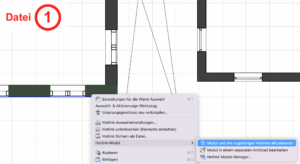

Gehe anschließend zurück in die Datei, in der das Gebäude als Hotlink platziert ist (=Datei 1) und aktualisiere das Hotlink-Modul. Dazu klickst du erneut mit einem Rechtsklick auf das Hotlink-Modul und wählst den Befehl Hotlink-Modul > Modul und alle zugehörigen Hotlinks aktualisieren.
Der Hotlink wird daraufhin aktualisiert.

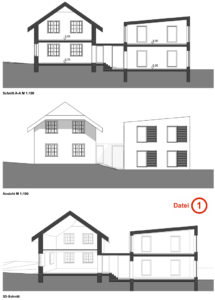

Schnitte, Ansichten, 3D-Dokumente und Co. erstellst du am besten einfach in der Datei, in der alle Gebäude sowie das Umgebungsmodell platziert sind (=Datei 1). Das funktioniert genau so, wie du es gewohnt bist. Auch Hotlink-Dateien lassen sich hier beispielsweise bemaßen.

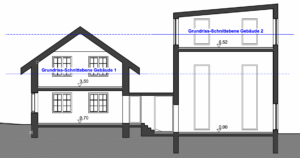

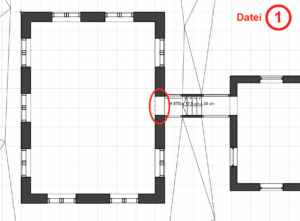

Bei Grundrissen kann es bei dieser Vorgehensweise hingegen zu geometrischen Problemen kommen, wenn die Geschosse starke Höhenunterschiede aufweisen. Dann kann es passieren, dass sich zusammengehörende Grundriss (z.B. die Obergeschosse beider Gebäude) nicht in einem gemeinsamen Grundriss innerhalb der Datei 1 darstellen lassen. Rechts siehst du ein Beispiel für so einen Fall.
In diesem Fall bereitest du die Grundrisse aller Gebäude separat als Ausschnitte in jener Datei vor, in der das Gebäude modelliert wurde. In unserem Beispiel bereiten wir also den Grundriss des rechten Gebäudes in Datei 1, und den Grundriss des linken Gebäudes in Datei 2 vor.

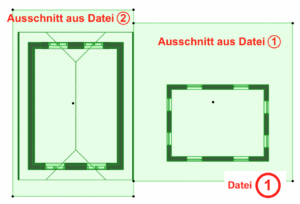

Anschließend setzt du die Grundrisse der Gebäude einfach auf einem Layout in der Datei 1 zusammen.

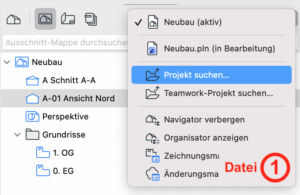

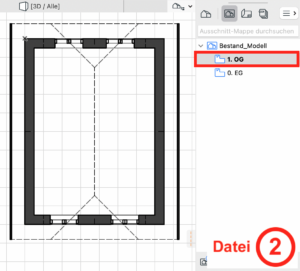

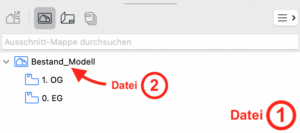

Um Ausschnitte von externen Archicad-Dateien hinzuzufügen, also den Grundriss des Gebäudes, das als Hotlink platziert ist, gehe in die Ausschnitt-Mappe des Navigators und klicke auf die Schaltfläche rechts oben (siehe Screenshot). Wähle dort Projekt suchen und wähle anschließend die Datei aus, deren Ausschnitte du platzieren möchtest.
Du siehst dann die Ausschnitte dieser Datei in der Ausschnitt-Mappe und kannst sie wie gewohnt auf dem Layout platzieren. Über die Schaltfläche rechts oben kannst du jederzeit wieder zu den Ausschnitten der geöffneten Datei zurückwechseln.
Auf dem Layout setzt du die verschiedenen Grundrisse dann einfach passend zusammen.
